風機塔筒垂直度檢測是指對風力發電設備中的塔筒進行垂直度測量，以確保其垂直度達到規定的標準。垂直度是指塔筒相對于地面的垂直程度，它的準確度對于風機的安全運行和性能具有重要影響。本文將通過真實檢測案例為大家介紹風機塔筒垂直度檢測方法及標準，并附上風機塔筒垂直度正規檢測報告圖片。

風機塔筒垂直度檢測方法

風機塔筒垂直度檢測的方法多樣，常用的方法包括光學測量法、水平儀法和全站儀測量法。其中，光學測量法是一種非接觸式的測量方法，通過激光或光束投影儀等設備，測量塔筒各個位置的垂直度。水平儀法則是一種接觸式的測量方法，使用水平儀或水平管等工具，直接測量塔筒的垂直度。全站儀測量法則是一種綜合性的測量方法，通過全站儀測量塔筒各個位置的水平和垂直角度，從而得出垂直度數據。

風機塔筒垂直度檢測報告

風機塔筒垂直度檢測報告一般需要委托專業第三方檢測機構，如老牌國家級檢測單位中鋼國檢，是質檢總局首批批準成立的第三方公正性技術檢驗機構。中鋼國檢現擁有檢測資質認定授權證書CAL、檢驗機構資質認定證書CMA、實驗室認可證書CNAS、國際實驗室認可合作組織ILAC、橋隧專項、特種設備檢驗檢測資質、安全生產檢測檢驗機構資質等證書。目前已經深耕行業近40年，在行業內享有良好的聲譽，很多單位指定要中鋼國檢出具的檢測報告。

中鋼國檢作為老牌檢測單位，服務行業近40年，其擁有非常豐富的風機塔筒檢測，下面就是某單位委托中鋼國檢做的風機塔筒垂直度檢測，共委托了3臺風電塔筒，詳細內容如下：

工程概況：某公司10萬千瓦風電項目位于甘肅省，場區地形條件復雜，為溝梁相間，波狀起伏，地貌類型屬黃土覆蓋的低中山梁峁區。該項目總裝機容量為100MW, 安裝16臺單機容量5.56MW的風力發電機組與2臺單機容量5.52MW的風力發電機組。

受委托方單位委托，我單位對某公司10萬千瓦風電項目3臺風機進行風機塔簡豎直度觀測。

觀測目的：風機塔簡屬于高聳建筑，塔簡偏心超過允許誤差，在壓力荷載和動力荷載作用下，將給風電機組運行帶來安全隱患，輕則將使風機達不到設計運行標準，重則將造成塔簡傾覆，后果嚴重。塔簡豎直度對風機能否安全運行具有較強的敏感性，所以塔簡豎直度精度要求顯得尤為重要。也是評定工程質量是否合格的重要環節。

風機塔筒垂直度檢測標準依據：GB 50026-2020《工程測量標準》

判定依據：GB/T20319-2017《風力發電機組驗收規范》

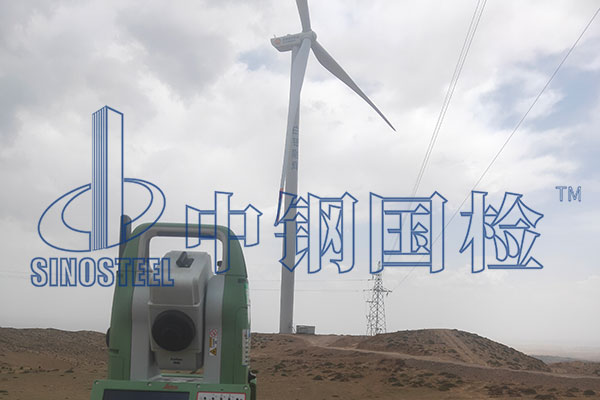

主要儀器設備：全站儀

風機塔筒垂直度檢測方法：

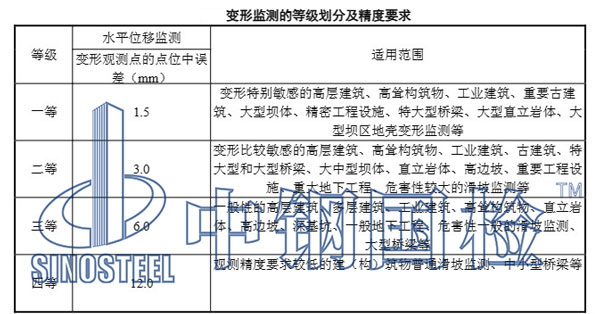

觀測精度：GB50026-2020《工程測量標準》中對變形監測的等級劃分進行了規定，見下表：

根據上表，本工程的監測等級劃分為二等。

觀測原理：風機塔簡由底向上直徑逐漸減小，整體呈圓臺狀，其豎直度即為塔簡頂部圓心相對于底部圓心的水平位移偏移量然而頂部和底部的圓心坐標無法直接測得，可轉化為測量頂部和底部的已知測點進而求得其圓心坐標。風機塔簡的豎直度即為塔簡傾斜量，根據GB50026-2020《工程測量標準》，傾斜是建筑中心線或其墻、柱等，在不同高度的點對其相應底部點的偏移現象，建筑主體傾斜觀測應測定建筑頂部觀測點相對于底部固定點或上層相對于下層觀測點的總傾斜量。

本次觀測在距離風機1.5~2.0倍風機高度范圍內自由設站，用指北針找出正北方向進行定向，建立觀測系統。各風機的平面坐標系統和高程系統相互之間獨立。

測量過程中，在圓臺狀塔簡表面上端、下端各選擇一個垂直于塔簡軸線的圓，通常選擇法蘭接縫、焊縫、機艙罩與塔簡交界處或其他部位作為測量面，各塔簡根據實際情況，選擇位置不盡相同。選定測量面后，在距塔簡合適位置設置測站，每個測站在塔簡頂部和底部沿一定方向逐次進行測量， 分別得出塔簡頂部和底部圓心坐標。進而求得其位移偏移量，即風機塔筒頂部圓心相對于底部圓心的傾斜量。

檢測結果：

檢測結論：某公司10 萬千瓦風電項目3臺風機塔筒傾斜率在2.04%~3.11%之間，依據GB/T 20319-2017《風力發電機組驗收規范》附錄B規定均滿足風機塔簡(塔架)傾斜率偏差不大于5%的要求。

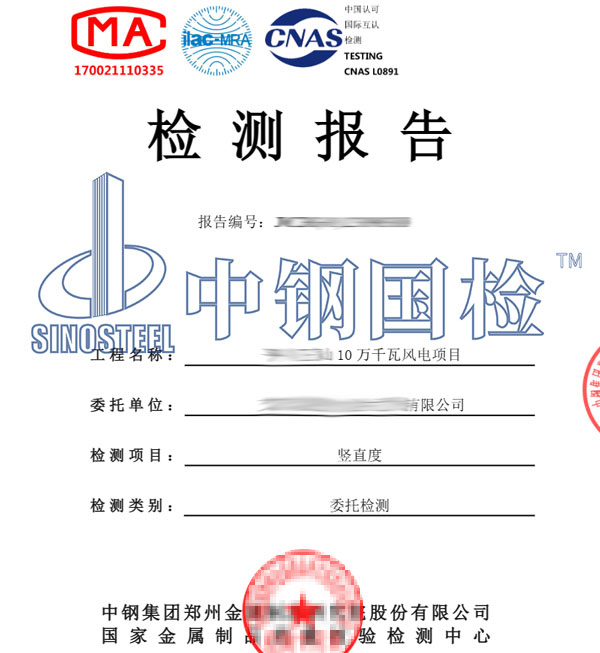

以上就是中鋼國檢根據客戶委托的樣品檢測項目結果，出具風機塔筒垂直度檢測報告，報告加蓋了相關資質印章，具備法律效力，在中鋼國檢官網和國家質量監督總局均線上可查，全國認可，用途廣泛。

綜上，中鋼國檢是專業第三方檢測機構，熟練掌握風機塔筒垂直度檢測方法和技術，并且中鋼國檢檢測服務覆蓋全國，各個地區客戶可就近選擇檢測站和實驗室。同時，中鋼國檢支持郵寄、上門取樣和現場檢測等多個送檢方式，線上委托，檢測方便快捷，一般3-7天即可出具正規檢測報告。若您有風機塔筒或其他檢測需求，均可隨時咨詢中鋼國檢，與工程師溝通具體的檢測樣品及檢測項目指標，并獲取優惠報價。
